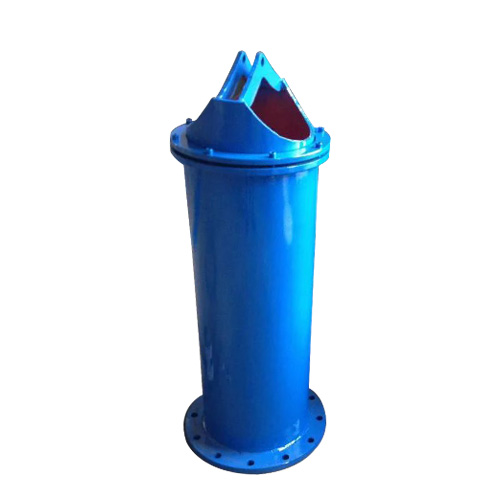

本實用新型涉及一種閥門，尤其是涉及一種套筒閥。

　　背景技術：

　　套筒閥又稱提拔閥，一般用于沉淀池排泥井中進行池外排泥，由于其結構為內外伸縮套筒，故亦可用于配水井或出水井中調節水位，例如單管吸泥機出泥，氣浮出水等，一般由碳鋼或不銹鋼制作。但由于配水井內通常安裝有提升泵，因此當提升泵由于某種原因需要維修時，則需要套筒閥具有雙向密封的作用，既能防止水倒灌，又能防止二沉池內的水漏進排泥井內，使維護人員能在排泥井內就地進行維護提升泵。如圖3所示，現有技術的套筒閥密封裝置只有一只內邊向上彎曲的密封環，因此只能防止外面的水進入套筒內腔，而套筒內腔的水容易流出外面，不能有效的實現雙向密封。

　　實用新型內容本實用新型的目的是提供一種套筒閥，既能防止排泥井內的水倒灌，又能防止二沉池內的水漏進排泥井內，能夠有效的實現雙向密封。為解決上述技術問題，本實用新型套筒閥，包括外筒、可在外筒內作上下相對滑動的調節筒，在外筒端部設有由法蘭、內邊向上彎曲的上密封環和壓板組成的密封裝置，其特征在于在所述上密封環與法蘭之間還設一內邊向下彎曲的下密封環。采用的這樣的結構，上密封環和下密封環相互配合，能夠實現套筒的雙向密封；上密封環內邊向上彎曲、下密封環內邊向下彎曲，在兩只密封環內邊之間就行成了沿調節筒外圓周向儲油槽，在儲油槽中可以儲存潤滑油，既能防止排泥井內的水倒灌，又能防止二沉池內的水漏進排泥井內，而且減小密封環與調節筒之間磨損，密封性能更好。作為改進，在所述上密封環與下密封環之間設有墊片。設有墊片對上、下密封環進行隔斷，防止產生干擾。作為進一步改進，在所述的下密封環與法蘭之間設有墊圈，設置墊圈可以使向下彎曲的下密封環具有更大的彎曲半徑，可以在儲油槽中儲存更多的潤滑油，密封效果更好。以下結合附圖對本實用新型作進一步詳細的說明圖1為本實用新型套筒閥結構示意圖。圖2為圖1本實用新型套筒閥密封結構A局部放大示意圖。圖3為現有技術套筒閥密封結構局部示意圖。圖中1為外筒、2為調節筒、20為絲桿、21為啟閉機、22為密封裝置、3為法蘭、4為上密封環、5為壓板、6為螺栓、7為墊片、8為下密封環、9為墊圈。

　　具體實施方式

　　如圖1、圖2本實用新型套筒閥結構示意圖所示，本實用新型結構套筒閥包括外筒1、調節筒2、絲桿20和啟閉機21，調節筒2外徑小于外筒1的外徑，外筒1套入調節筒2，在啟閉機21和絲桿20的驅動下，調節筒2可以相對外筒1作上下相對運動。在外筒1上端部設有密封裝置22，密封裝置22包括法蘭3、墊圈9、下密封環8、墊片7、上密封環4、壓板 5和螺栓6，法蘭3內徑與外筒1的外徑相適配并焊接在外筒1上，螺栓6把法蘭3、墊圈9、 下密封環8、墊片7、上密封環4、壓板5聯接在一起。調節筒2的外表面與上密封環4和下密封環8的內圓周面相接觸，把調節筒2分成在外筒1內部和在外筒1上部兩部分，從而實現密封裝置22的密封性能。上密封環4內邊向上彎曲、下密封環8內邊向下彎曲，在兩密封環內邊之間就行成了沿調節筒外圓周向儲油槽10，在儲油槽10中可以儲存潤滑油，減小密封環與調節筒2之間的磨損，既能防止排泥井內的水倒灌，又能防止二沉池內的水漏進排泥井內，密封性能更好。在所述上密封環4與下密封環8之間設有墊片7，對上密封環4、 下密封環8進行隔斷，防止產生干擾。下密封環8與法蘭3之間設有墊圈9，可以使向下彎曲的下密封環8具有更大的彎曲半徑，可以在儲油槽10中儲存更多的潤滑油，密封效果更好。

　　權利要求

　　1.一種套筒閥，包括外筒(1)、可在外筒(1)內作上下相對滑動的調節筒0)，在外筒 ⑴端部設有由法蘭(3)、內邊向上彎曲的上密封環(4)和壓板(5)組成的密封裝置，其特征在于在所述上密封環(4)與法蘭C3)之間還設一內邊向下彎曲的下密封環(8)。

　　2.根據權利要求1所述的套筒閥，其特征在于在所述上密封環(4)與下密封環(8)之間設有墊片(7)。

　　3.根據權利要求1或2所述的套筒閥，其特征在于在所述的下密封環(8)與法蘭(3) 之間設有墊圈(9)。

　　專利摘要

　　本實用新型涉及一種套筒閥，包括外筒(1)、可在外筒(1)內作上下相對滑動的調節筒(2)，在外筒(1)端部設有由法蘭(3)、內邊向上彎曲的上密封環(4)和壓板(5)組成的密封裝置，在所述上密封環(4)與法蘭(3)之間還設一內邊向下彎曲的下密封環(8)。本實用新型可以在儲油槽中儲存更多的潤滑油，密封效果更好。
